3.1 HFSS 工作界面

View 菜單主要包含兩部分功能操作，一是用于顯示或隱藏工作界面中的子窗口，二是用于更改三維模型窗口中物體模型的顯示方式。Edit 下拉菜單包含的所有操作命令如圖 3.4 所示。

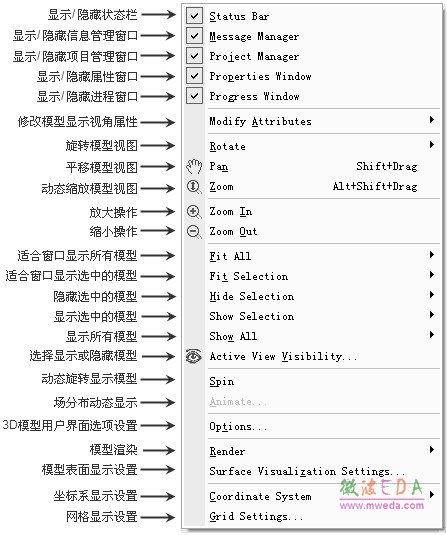

圖3.4 View下拉菜單

其中，下拉菜單中部分操作命令的功能說明如下。 View 下拉菜單的前 5 個操作命令—Status Bar、Message Manager、Project Manager、 Properties Window 和 Progress Window 用于顯示或隱藏 HFSS 工作界面中的狀態欄、信息管理窗口、工程管理窗口、屬性窗口和進程窗口。在下拉菜單中，單擊可以選中或取消相應的操作命令；操作命令選中之后，在操作命令的左側會顯示圖標，表示 HFSS 工作界面中顯示該子窗口；反之，則在 HFSS 工作界面中隱藏該子窗口。

• Modify Attributes ：設置或修改三維模型窗口中物體模型的顯示視角屬性，包括設置 視角方向、光照效果和背景顏色等；實際工作中，使用默認設置即可。
• Rotate ：模型視圖的旋轉操作，包括模型視圖沿著模型中心旋轉（Rotate model center）、模型視圖沿著三維模型窗口屏幕中心旋轉（Rotate screen center）和模型視圖沿著 當前坐標原點旋轉（Rotate current axis）3 個操作。選擇相應的操作命令，在三維模型窗 口拖曳鼠標可以分別以模型中心、屏幕中心和坐標原點為中心旋轉模型視圖，實現從不同的 角度觀察物體模型。
• Pan：模型視圖的平移操作，選擇該操作命令，在三維模型窗口拖曳鼠標可以使 物體模型和坐標系在三維模型窗口內隨著鼠標拖曳方向移動。
• Zoom：模型視圖動態縮放操作，選擇該操作命令，在三維模型窗口拖曳鼠標可以 動態放大或縮小顯示物體模型；鼠標向上拖曳為放大顯示，鼠標向下拖曳為縮小顯示。
• Zoom In 和 Zoom Out：模型視圖的放大和縮小操作，選擇該操作命令，用 鼠標左鍵在三維模型窗口中拉出一個矩形框，則 Zoom In 操作會放大顯示該矩形框里的所有物體模型，Zoom out 操作會按照該矩形框在整個三維模型窗口所占的比例將模型縮小顯示。
• Fit All ：在三維模型窗口中全屏顯示所有可見物體模型的全貌。
• Fit Selection ：在三維模型窗口中全屏顯示被選中的物體模型的全貌。 Hide Selection 和 Show Selection：隱藏和顯示選中的物體模型。
• Active View Visibility：執行該項操作命令可以打開 Active View Visibility 對話框，選擇顯示或隱藏物體模型。 Spin ：選擇該操作，在三維模型窗口中拖曳鼠標，則物體模型會沿著鼠標拖曳的方 向動態旋轉顯示。 Animate ：數據后處理時，動態顯示場分布。
• Options ：三維模型窗口中的默認設置選項。
• Render ：物體模型的渲染方式，有兩種顯示方式：一是模型以邊框形式（Wire Frame） 顯示，二是模型以實體形式（Smooth Shaded）顯示。
• Surface Visualization Settings ：物體模型表面顯示的設置。
• Coordinate System ：設置三維模型窗口中坐標系的顯示方式，包括默認的大坐標軸顯示方式、窗口右下角小坐標軸顯示方式以及隱藏不顯示坐標軸。 Grid Settings ：三維模型窗口中的柵格顯示設置。

4．Project 菜單

    Project 菜單用于向當前工程中添加設計文件和管理工程變量，Project 下拉菜單包含的所有操作命令如圖3.5 所示。

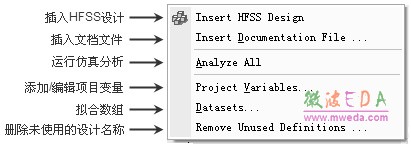

圖 3.5 Project 下拉菜單

其中，下拉菜單中操作命令的功能說明如下。

• Insert HFSS Design：在當前工程中插入一個新的 HFSS 設計。
• Insert Documentation File ：在當前工程中插入一個文檔，用于該工程設計的技術說明 文檔。
• Analyze All ：運行所有仿真分析。
• Project Variables ：添加和編輯工程變量。
• Datasets ：根據用戶添加的 x、y 數組擬合函數，可用于設置與頻率相關的端口阻抗、 與頻率相關的工程變量以及定義邊界條件等。
• Remove Unused Definitions ：刪除用戶自定義的而當前工程中未使用的材料。
