10.12 HFSS微帶天線設計之查看優化后的天線性能

文章來源: 本站原創    錄入: mweda.com

    10.12.3 查看電壓駐波比

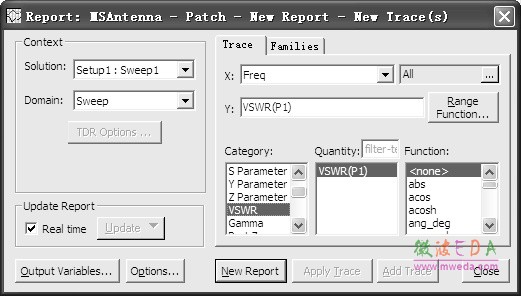

    右鍵單擊工程樹下的Results節點,在彈出菜單中選擇【Create Modal Solution Data Report】 →【Rectangular Plot】命令,打開報告設置對話框,對話框采用如圖 10.45 所示的設置,然后單擊按鈕,生成如圖 10.46 所示的 VSWR 報告圖。


圖 10.45 “報告設置”對話框

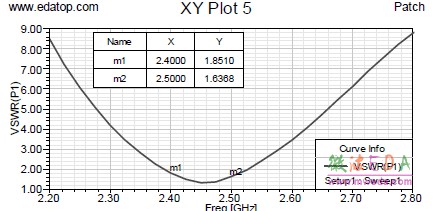

圖 10.46 電壓駐波比報告圖

    在VSWR報告圖的2.4GHz和2.5GHz位置做標記,可見在2.4~2.5GHz頻段,VSWR<1.85。

    10.12.4 查看天線的三維增益方向圖

    (1)右鍵單擊工程樹下的 Radiation 節點,從彈出菜單中選擇【Insert Far Field Setup】→ 【Infinite Sphere】命令,打開遠區輻射球面設置對話框。在該對話框中,Name 項輸入3D, 作為輻射球面的名稱,Phi 和 Theta 角度范圍和步進保持默認設置不變,如圖 10.47 所示;然后單擊按鈕,向設計中添加一個完整的輻射球面。

    (2)右鍵單擊工程樹下的 Results 節點,從彈出菜單中選擇【Create Far Fields Report】→ 【3D Polar Plot】命令,打開報告設置對話框,對話框采用如圖 10.48 所示的設置,注意 Geometry 項選擇上一步定義的輻射球面 3D,然后單擊按鈕,生成如圖 10.49 所示的三維增益方向圖。

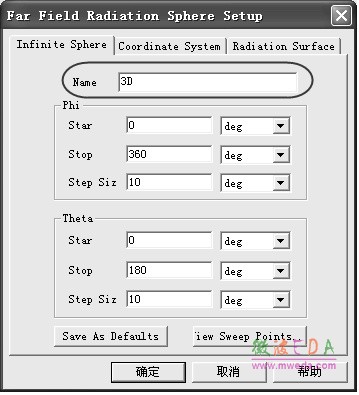

圖 10.47 “遠區輻射球面設置”對話框


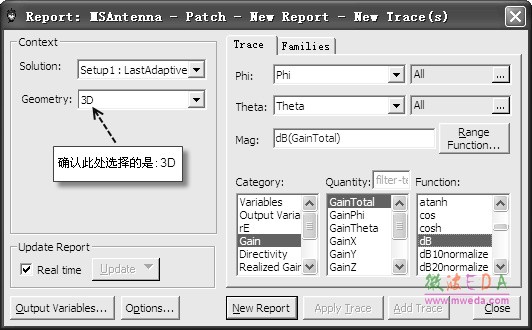

圖 10.48 選擇 dB 描述的增益方向圖

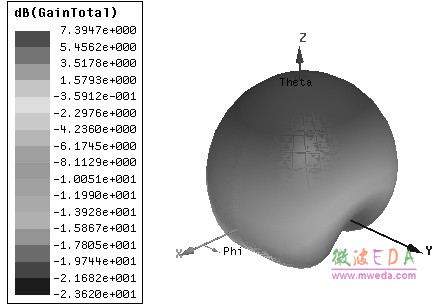

圖 10.49 三維增益方向圖

    (3)從三維增益方向圖中可以看出該微帶貼片天線最大輻射方向是微帶貼片的法向方 向,即 z 軸正向,最大增益約為7.4dB。
